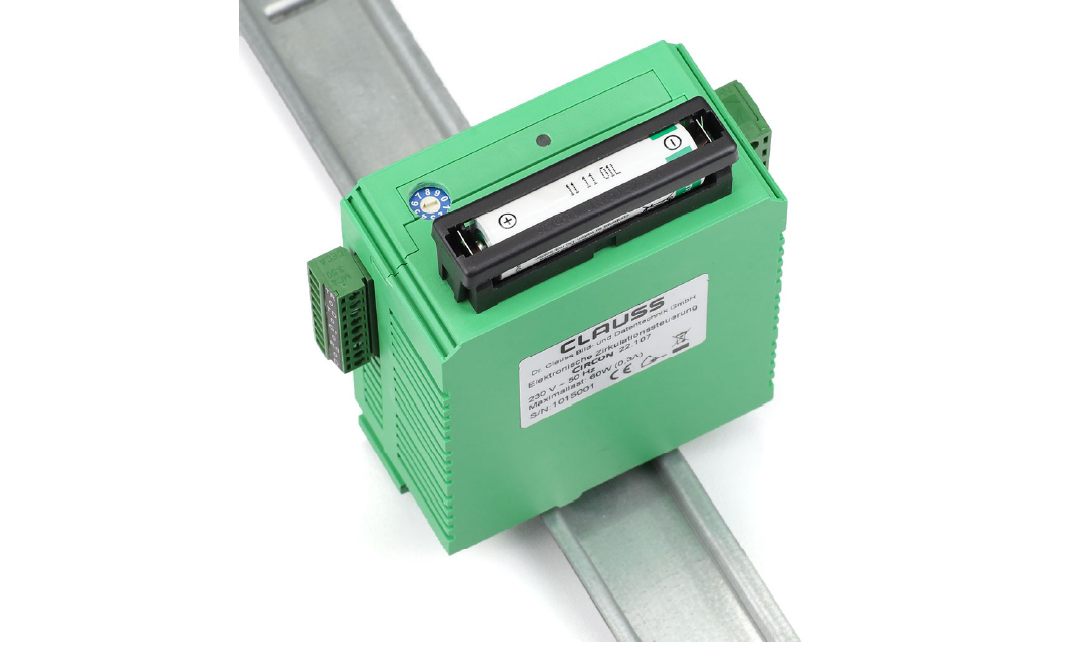

CIRCON 107 sada, verze DIN Elektronický regulátor oběhu pro řízení oběhového čerpadla teplé vody.

CIRCON je řízení oběhového čerpadla, která zajišťuje maximální úspory, maximální komfort a vynikající hygienu pitné vody. Díky rozsáhlým diagnostickým funkcím se každé oběhové čerpadlo teplé vody stává chytrým, samoučícím se energeticky úsporným čerpadlem.

Elektronický regulátor oběhu pro ovládání oběhového čerpadla teplé vody s veškerým potřebným příslušenstvím, instalačním materiálem a návodem k použití.

Rozsah dodávky

1x základní jednotka CIRCON (v. 3.22) v provedení na DI lištu 1x kontaktní senzor zcela červený (kat. č. 4260007480144) 1x kontaktní senzor zcela modrý (kat. č. 4260007480151)

6x stahovací pásky

1x návod k použití

Specifikace

Výška     90 mm

Šířka      82 mm

Hloubka       45 mm

Hmotnost            0,2 kg

Síťové napětí      Střídavý proud 230 V / 50 Hz

Provedení na DIn lištu

Spotřeba energie             0,35 W

Přípustný výstupní proud             max. 1,2 A (275 W)

Kabely pro připojení senzorů       2 ks: 2,5 m s konektory

Kvalita ochrany  podle DIN VDE 0701, třída ochrany 1

Ochrana              Krytí IP20

Konformita          CE

Základní provozní režim je založen na dvou překrývajících se provozních režimech:

1. V případě náhodného požadavku, tj. po krátkém otevření jakéhokoli ventilu teplé vody v domě:

Teplotní čidlo ve stoupačce přímo za kotlem registruje jakoukoli změnu teploty vody v potrubí. Pokud je ventil teplé vody někde v domě otevřen jen krátce, vystřelí z kotle do stoupačky krátký výbuch horké vody a je okamžitě registrován teplotním čidlem – čerpadlo je zapnuto.

Rychlost teplotních změn není v každé potrubní síti stejná. Závisí to zejména na materiálu a tloušťce stěny potrubí a také na teplotě vody ve vyrovnávací nádrži. CIRCON se těmto rozdílům automaticky přizpůsobí.

Takže jakýkoli kohoutek teplé vody v domě může zapnout čerpadlo, a proto mluvíme o "faucetu jako dálkovém ovládání". Navzdory skutečnosti, že ventil byl nyní znovu uzavřen, teplá voda je k dispozici po krátké době, protože je nyní čerpána v kruhu oběhovým čerpadlem po určitou dobu. Aby bylo zajištěno, že každá doba chodu čerpadla může být omezena na minimum, aby byl zajištěn dostatečný přívod do všech kohoutků, je vratná voda v cirkulačním potrubí monitorována přídavným teplotním čidlem.
