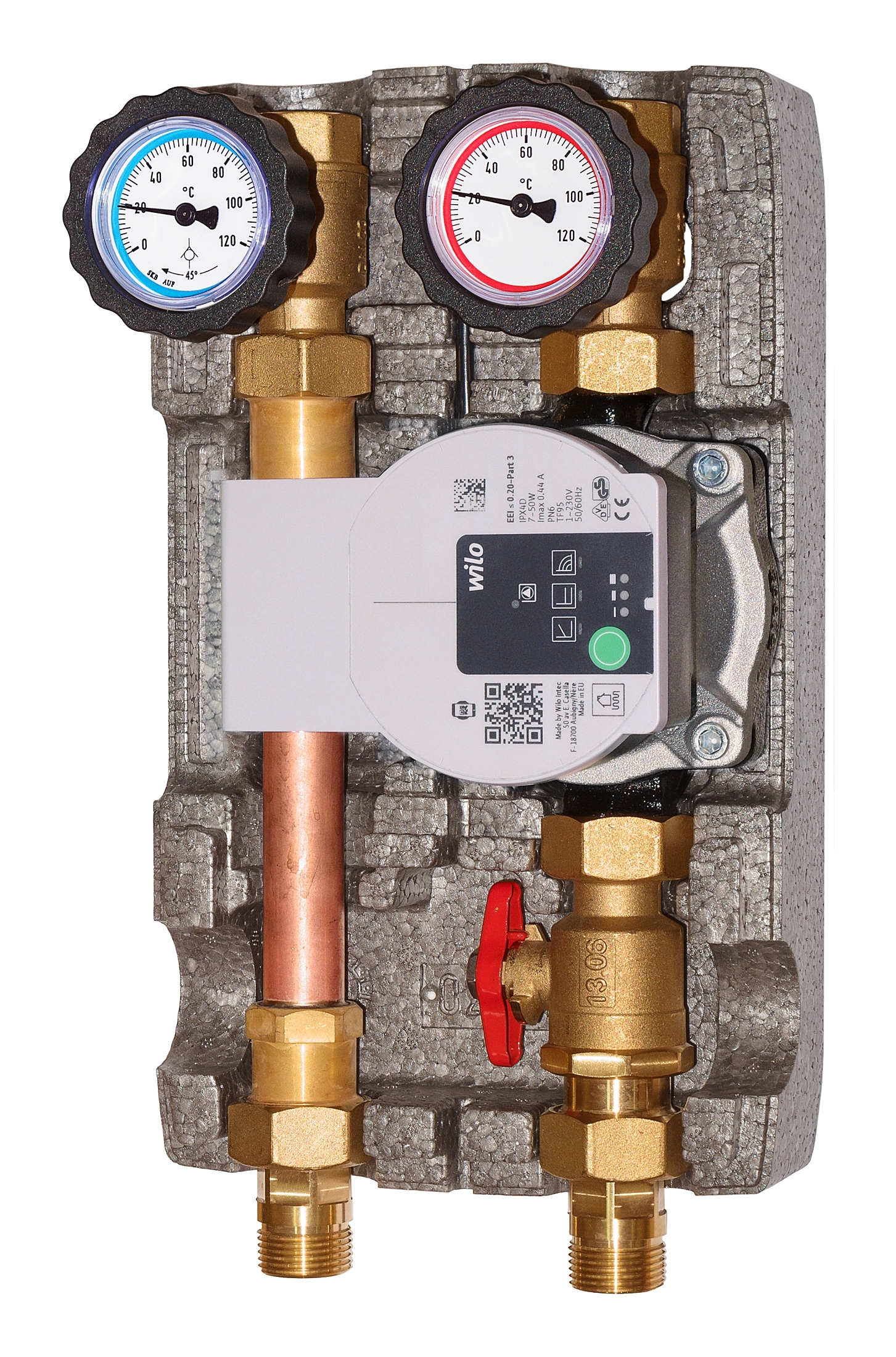

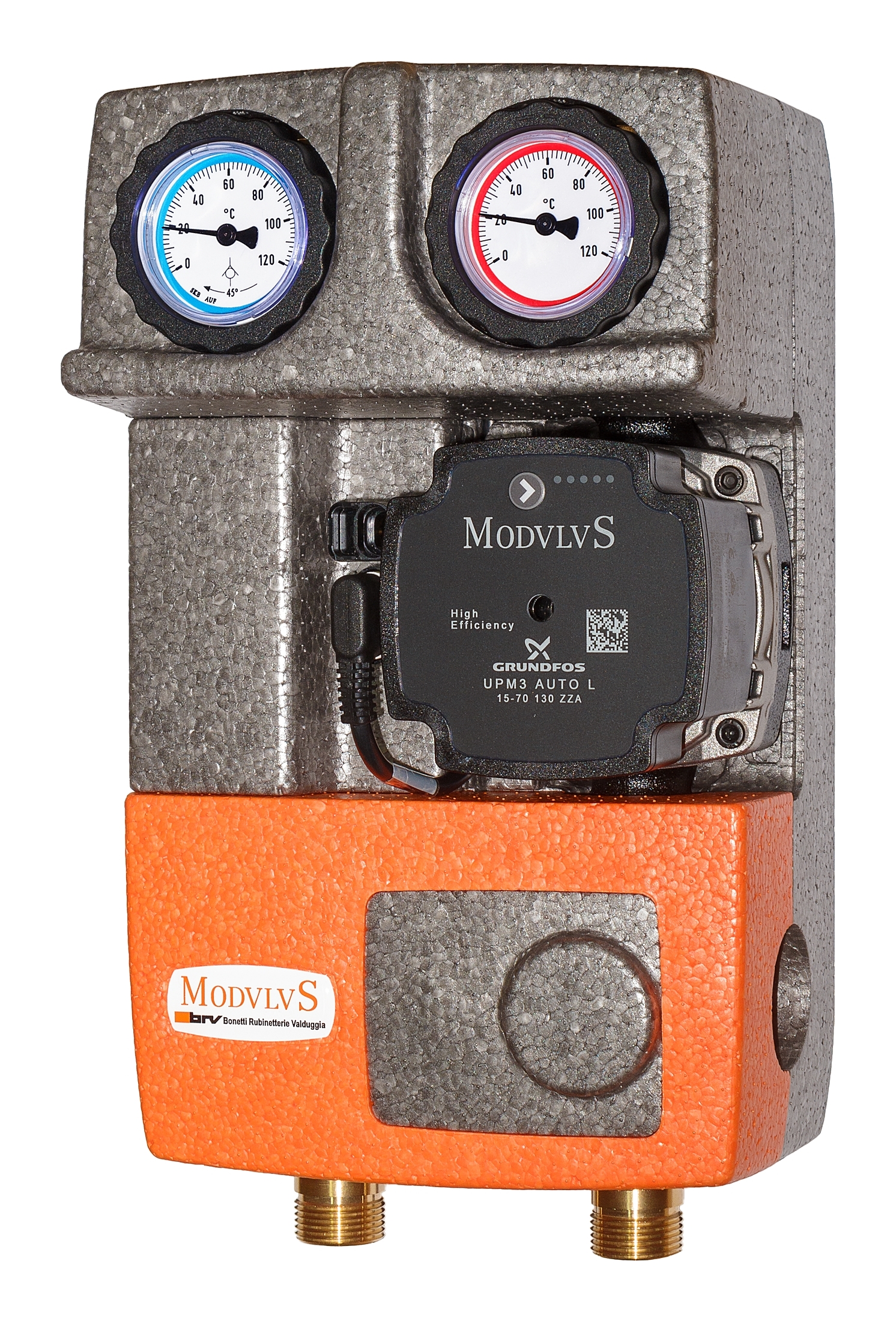

BRV čerpadlová skupina M2 DN20 bez směšovacího ventilu a čerpadla

Kompaktní a řada DN20 nabízí analogové funkce k řadě větších rozměrů, a to: DN25 a DN32. Díky axiální vzdálenosti pouhých 90 mm je tato řada zvláště vhodná pro řízení instalací s nízkým a středním výkonem ve stísněných prostorech. Mohou být připojeny k topným okruhům s  výkonem do 35 kW, s extrémně nízkou spotřebou energie díky použití synchronních oběhových čerpadel s vysokou účinností. Připojení k rozdělovači je provedeno závitem 3/4" (AG strana rozdělovače, IG kruhová strana).

Skupina pro oběhové čerpadlo 1/2" (130 mm) se skládá z:

Přívod
•Šroubení
• Přírubový kulový kohout s T-rukojetí.
• Předem zapojené synchronní vysoce účinné oběhové čerpadlo (pokud je součástí dodávky).
• Přírubový kulový kohout s integrovaným teploměrem (červený, rozsah 0-120°C).
Zpátečka
• Přírubový kulový kohout s kuličkovou gravitační brzdou 20 mbar (lze vypnout otočením rukojeti o 45°), s integrovaným teploměrem
(modrá, rozsah 0-120°C).
• Magnetitový separátor a kulový ventil (pro modely, které jej obsahují).
•Šroubení

Vlastnosti

• Teplota: max. 110 ° C
• PN 10 barů
• S izolací EPP (rozměry: 180x302x142 mm)
• Vzdálenost mezi osami: 90 mm
• Průtok a zpátečku lze vyměnit

APLIKACE

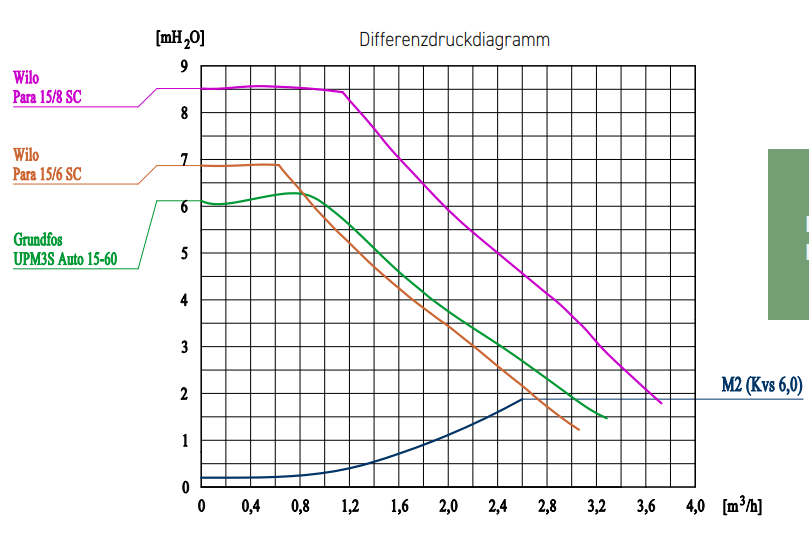

Výkony až 35 kW (s Δt 20 K) a maximální průtok
1500 l/hod. Hodnota Kvs: 6.0.
Referenční hodnoty byly vypočteny pro oběhové čerpadlo se jmenovitou dopravní výškou 6 m.

TECHNICKÉ SPECIFIKACE
Verze: bez čerpadla
