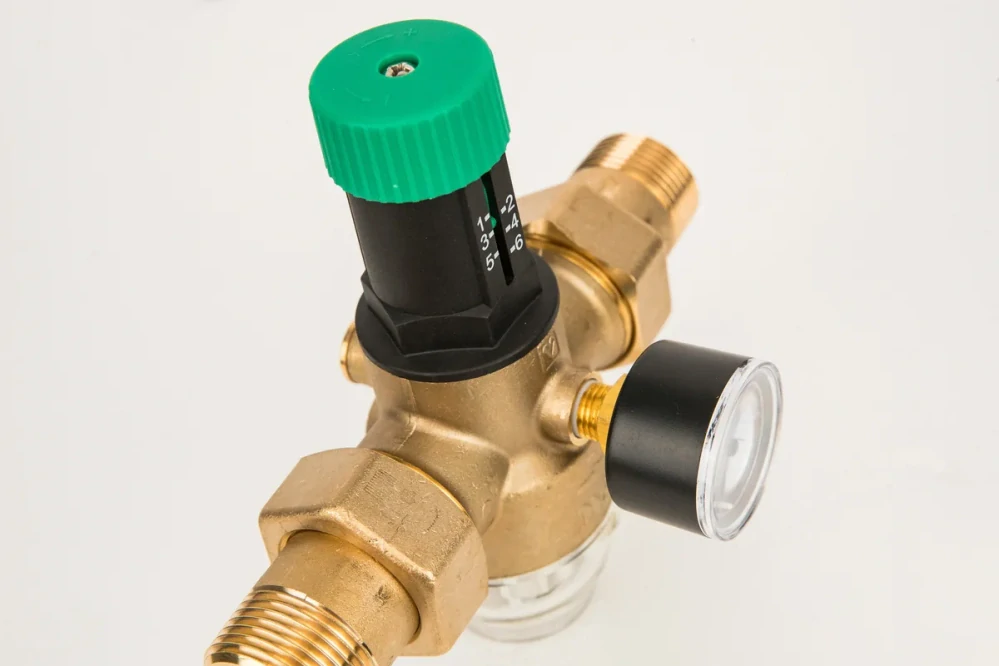

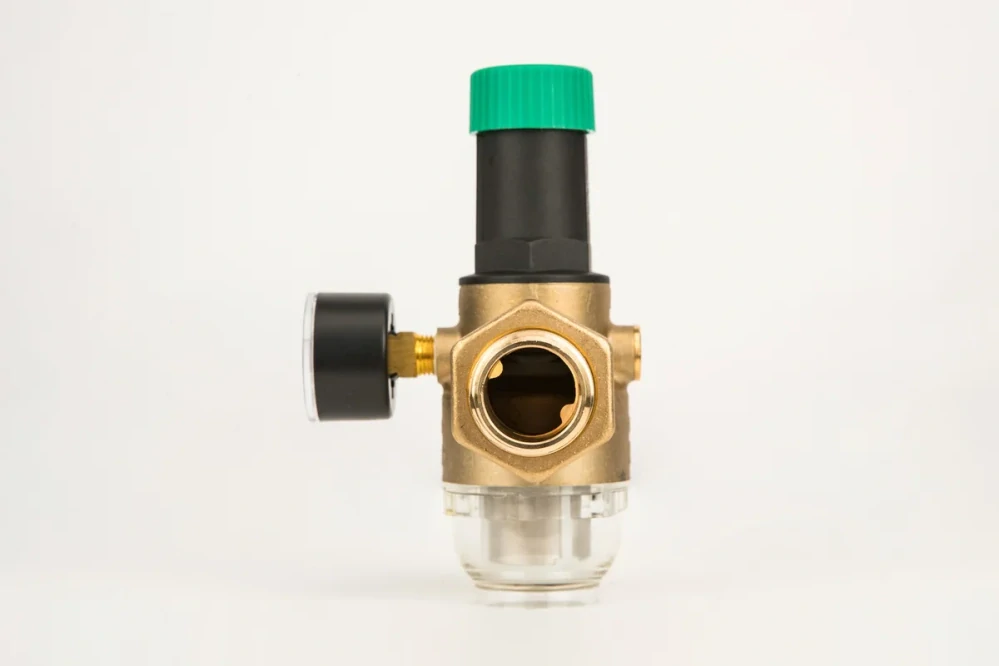

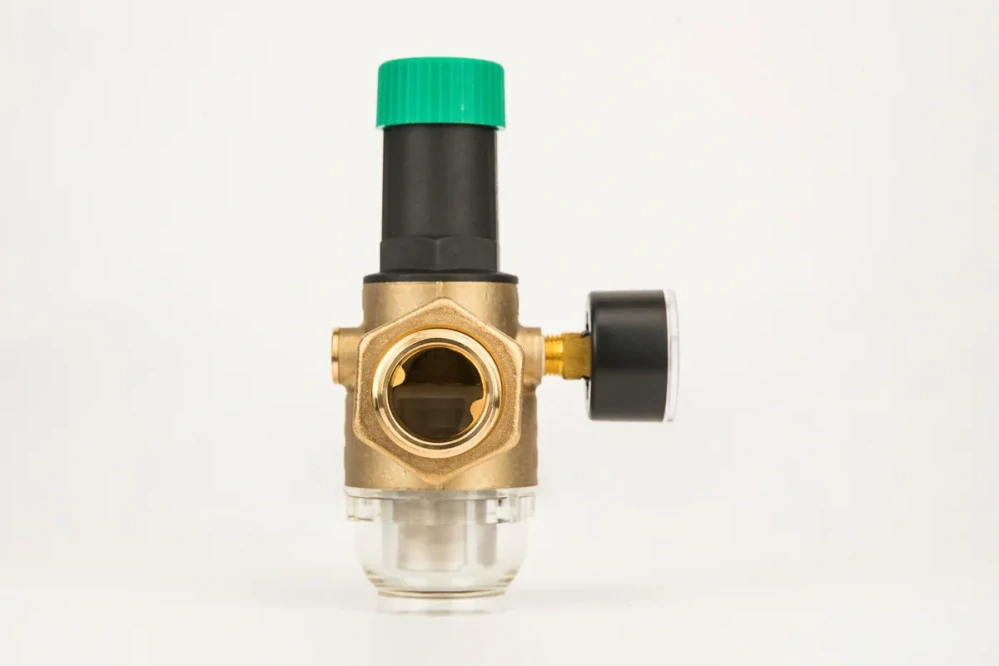

HERZ 1268211 Redukční ventil 2682 DN 15 PN 16

Membránový redukční ventil se používá v rozvodech pitné vody jako ochrana proti překročení
provozního tlaku vody (snižuje vstupní tlak na úroveň pracovního tlaku). Výstupní tlak je
nastavitelný a zůstává neměnný se změnami vstupního tlaku vody. Výstupní tlak nastavujeme
otáčením zeleného ovladače. Otočením ovladače ve směru hodinových ručiček zvyšujeme tlak
na výstupu. Doporučený max. výstupní tlak pro rozvody vody v objektech na bydlení je max. 4

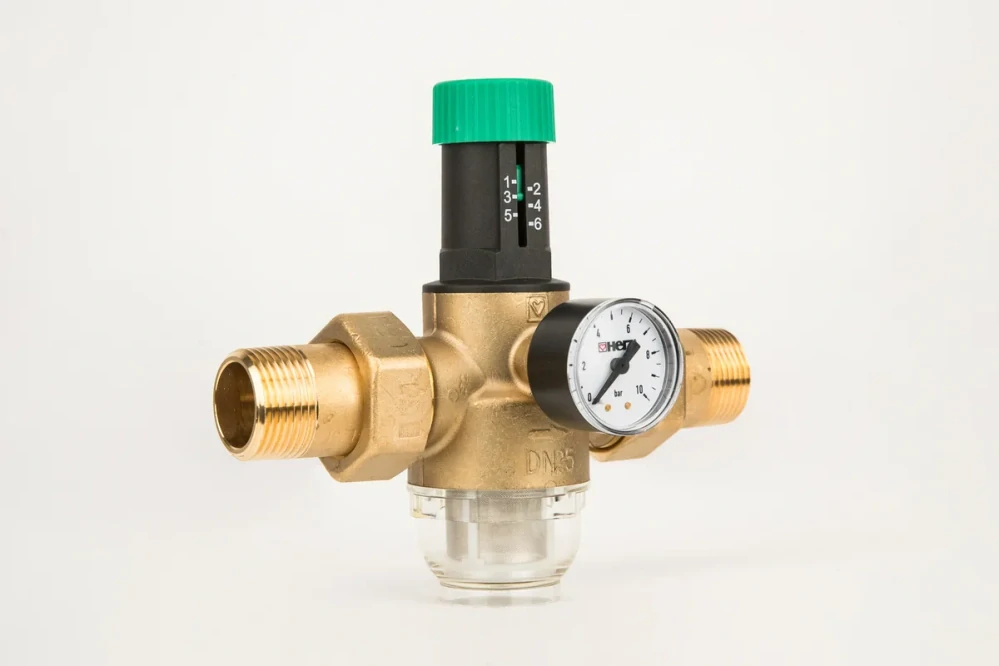

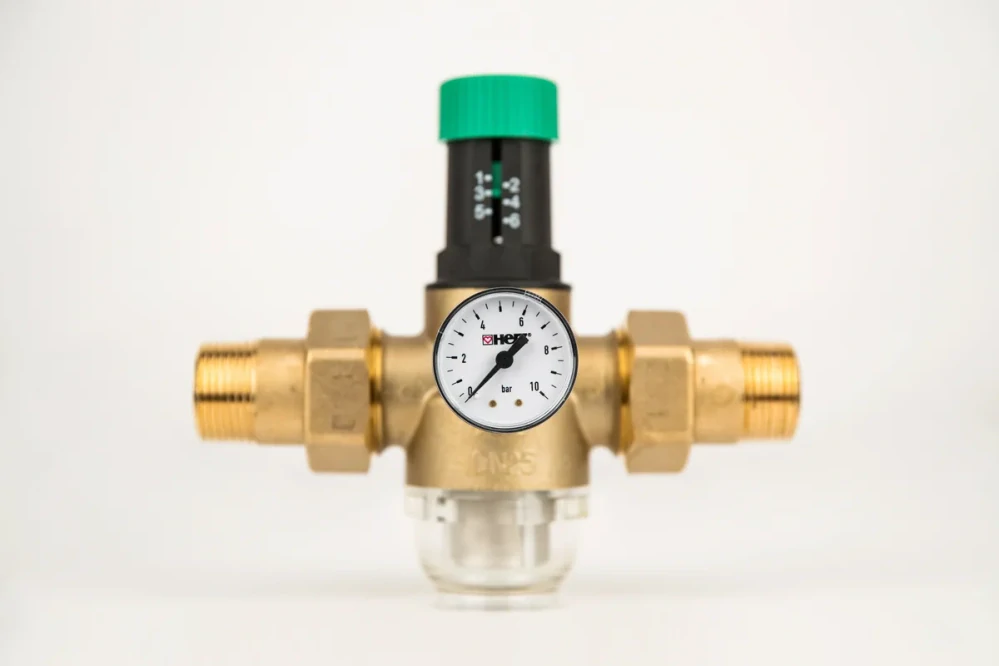

bar. Nastavený výstupní tlak je odečitatelný na manometru, který je našroubován na přední
straně ventilového tělesa. Údržbu ventilu smí provádět pouze odborně vyškolený personál dle

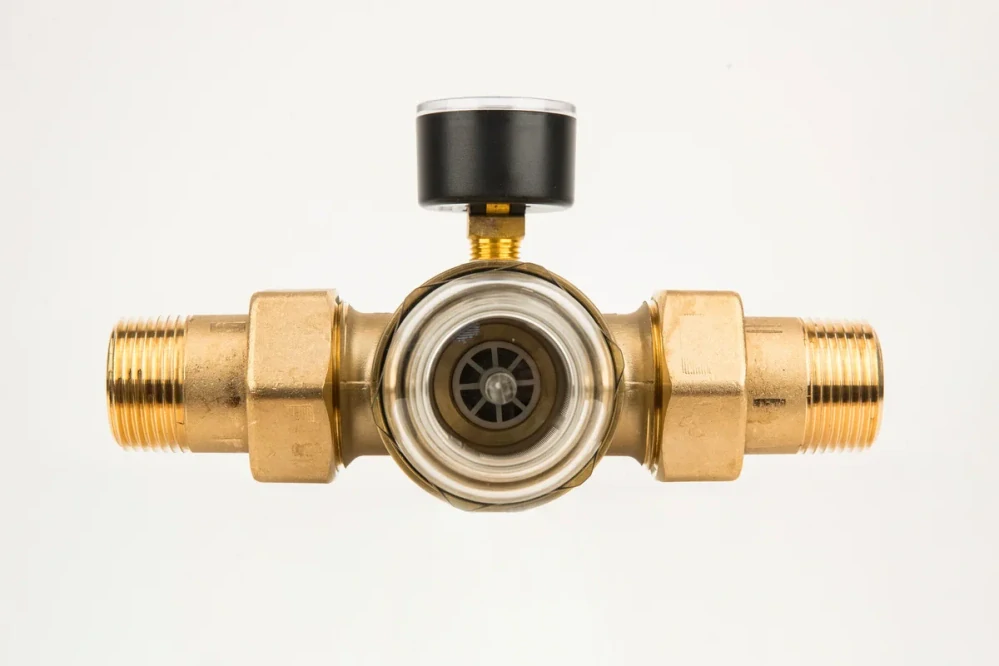

DIN 1988. Filtr doporučujeme několikrát do roka zkontrolovat, v případě potřeby vyčistit nebo

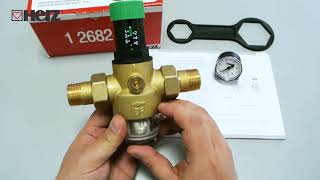

vyměnit. Montážní klíč pro demontáž banky s filtrem je součástí balení.

Těleso:    poniklovaná lisovaná mosaz podle EN 12165, CW626N
Vrchní část:   PA6.6
Membrána:   EPDM
Pružina:    pružinová ocel
Vodící pružina:   nerezová ocel
Těsnění:    EPDM
Ovladač:   PA 6.6, zelený
Filtr:    nerezová ocel
Spodní víko/banka u 2682 1x: plast -PA 12, transparentní
Spodní víko/banka u 2682 2x: mosaz
Maximální vstupní tlak:   16 bar
Rozsah výstupního tlaku:  1-6 bar
Nastavení z výroby:  3 bar
Maximální teplota:  +40°C pro 1 2682
Rozsah manometru:  0 – 10 bar
Velkost oka na filtru:  0,3 mm
Médium:  voda
Norma:  EN 1567
Připojení manometru:  ¼“ F (ISO 228-1)
Připojení:  vnější závit podle ISO 7-1 a ISO 228
Před montáží membránového redukčního ventilu je třeba systém řádně propláchnout.
Ventil se umisťuje do rozvodů pitné vody za vodoměr v horizontální poloze s filtrem směrem
dolů. Při montáži je nutné dodržet směr toku média přes ventil, který je vyznačen na tělese
ventilu.
Pro správný provoz ventilu je třeba před a za ventilem vést rovný úsek potrubí dlouhý
minimálně 5 x DN příslušného potrubí.
Manometr může být osazen po obou bočních stranách ventilu.
Před a za ventil je nutno instalovat uzavírací ventily.
