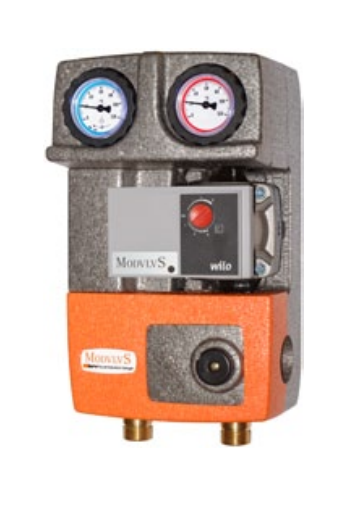

BRV čerpadlová skupina M2 MIX33 DN25 bez čerpadla

Kompaktní řada DN25 nabízí obdobné funkce k řadě větších rozměrů, a to: DN20 a DN32. Díky axiální vzdálenosti pouhých 125 mm je tato řada zvláště vhodná pro řízení instalací s nízkým a středním výkonem ve stísněných prostorech. Mohou být připojeny k topným okruhům s  výkonem do 38 kW, s extrémně nízkou spotřebou energie díky použití synchronních oběhových čerpadel s vysokou účinností. Připojení k rozdělovači je provedeno závitem 1" (AG strana rozdělovače, IG kruhová strana).

Skupina pro oběhové čerpadlo 1" (180 mm) se skládá z:

Přívod

• Šroubení

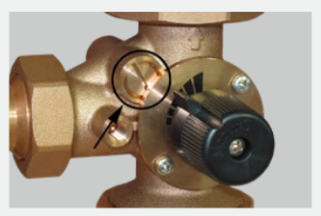

• Třícestný směšovací ventil s by-passem
• Přírubový kulový kohout s T-rukojetí.
• Předem zapojené synchronní vysoce účinné oběhové čerpadlo (pokud je součástí dodávky).
• Přírubový kulový kohout s integrovaným teploměrem (červený, rozsah 0-120°C).

Zpátečka

• Přírubový kulový kohout s kuličkovou gravitační brzdou 20 mbar (lze vypnout otočením rukojeti o 45°), s integrovaným teploměrem (modrá, rozsah 0-120°C).
• Šroubení

Vlastnosti

• Teplota: max. 110 ° C
• PN 10 barů
• S izolací EPP (rozměry: 180x302x142 mm)
• Vzdálenost mezi osami: 125 mm
• Přívod a zpátečku lze zaměnit

APLIKACE
Výkon až 38 kW (při ∆t 15 K) a maximální průtok 2200 l/h. Kvs: 7,0.
Přesné dimenzování nebo vyšší průtoky naleznete v tabulce níže nebo v diagramech v technické části.

TECHNICKÉ SPECIFIKACE
Verze 20355R-M33: bez čerpadla (25/180 mm)
