BRV čerpadlová skupina M2 MIX33 DN20 s čerpadlem WILO Para 15/6

Kompaktní řada DN20 nabízí obdobné funkce k řadě větších rozměrů, a to: DN25 a DN32. Díky axiální vzdálenosti pouhých 90 mm je tato řada zvláště vhodná pro řízení instalací s nízkým a středním výkonem ve stísněných prostorech. Mohou být připojeny k topným okruhům s  výkonem do 28 kW, s extrémně nízkou spotřebou energie díky použití synchronních oběhových čerpadel s vysokou účinností. Připojení k rozdělovači je provedeno závitem 3/4" (AG strana rozdělovače, IG kruhová strana).

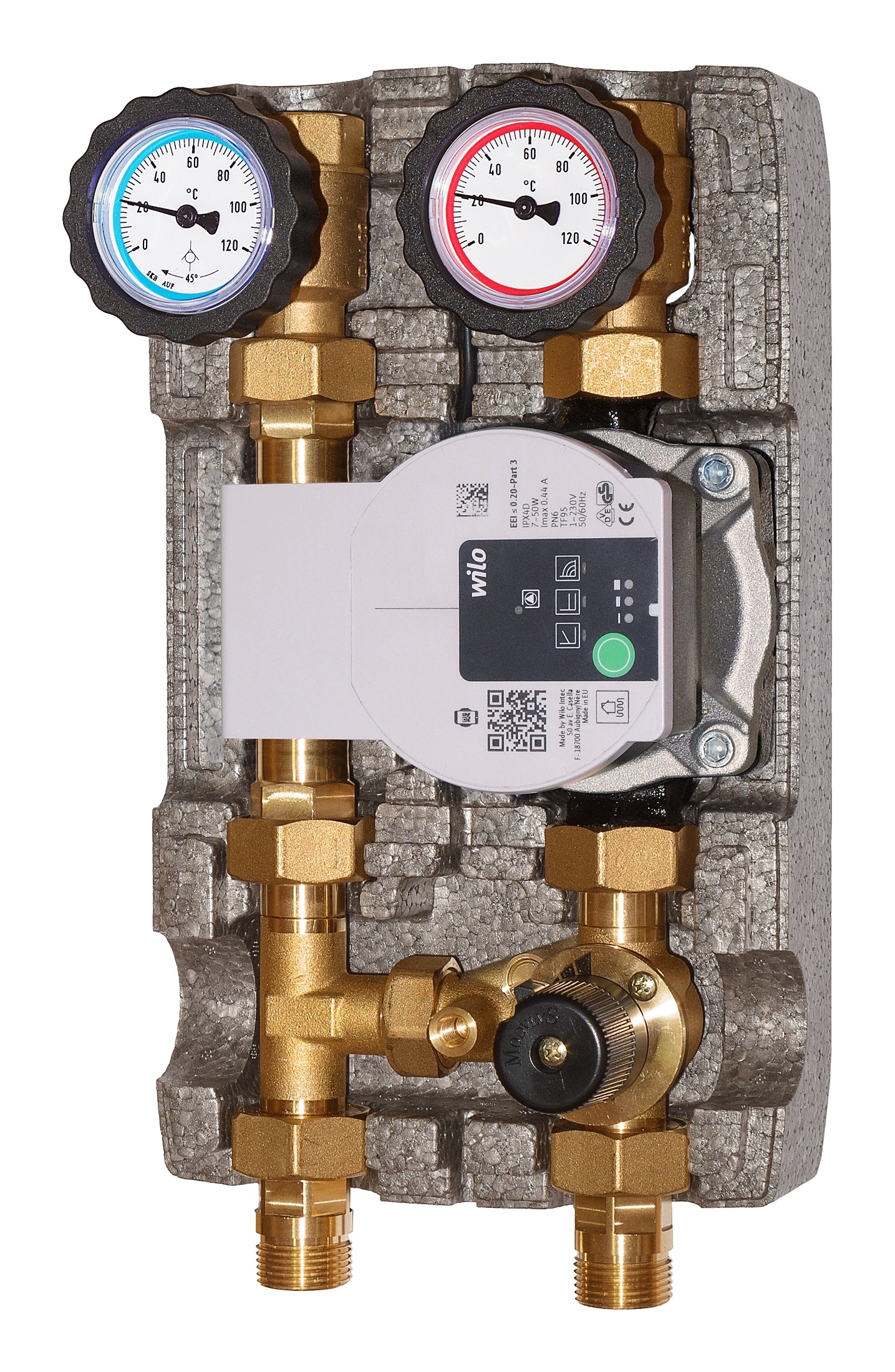

Skupina s oběhový čerpadlem Wilo Para 15/6 (130 mm) se skládá z:

Přívod

• Šroubení
• Třícestný směšovací ventil s by-passem
• Přírubový kulový kohout s T-rukojetí.
• Předem zapojené synchronní vysoce účinné oběhové čerpadlo (pokud je součástí dodávky).
• Přírubový kulový kohout s integrovaným teploměrem (červený, rozsah 0-120°C).

Zpátečka

• Přírubový kulový kohout s kuličkovou gravitační brzdou 20 mbar (lze vypnout otočením rukojeti o 45°), s integrovaným teploměrem (modrá, rozsah 0-120°C).

• Magnetitový separátor a kulový ventil (pro modely, které jej obsahují).
• Šroubení

Vlastnosti

• Teplota: max. 110 ° C
• PN 10 barů
• S izolací EPP (rozměry: 180x302x142 mm)
• Vzdálenost mezi osami: 90 mm
• Přívod a zpátečku lze zaměnit

APLIKACE
Výkony až 28 kW (s Δt 20 K) a maximální průtok 1200 l/h. Hodnota Kvs: 4.0.
Referenční hodnoty byly vypočteny pro oběhové čerpadlo se jmenovitou dopravní výškou 6 m. Pro přesnější odečty nebo vyšší průtoky

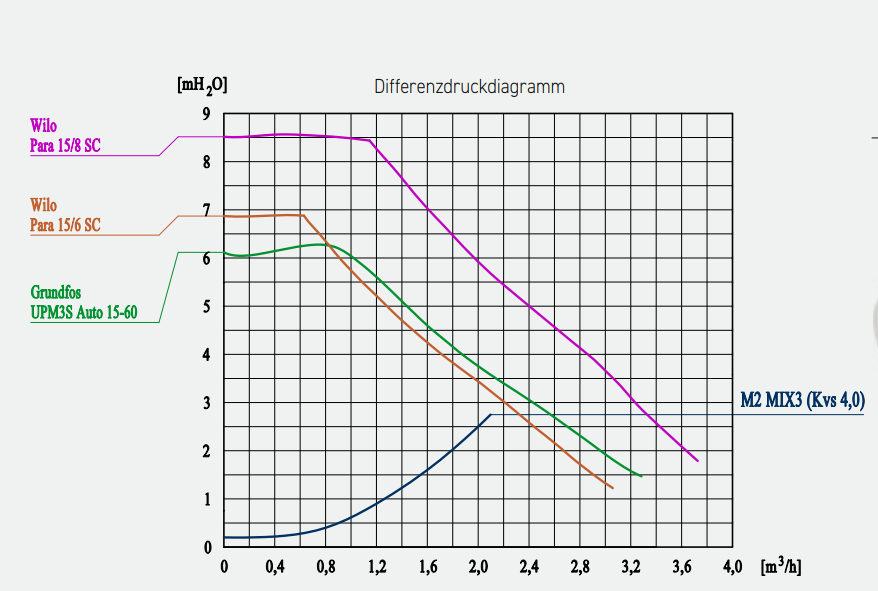

Odkazovaný diagram

TECHNICKÉ SPECIFIKACE
Verze: s čerpadlem
